KS9礦用變壓器作為礦井的配電設備，該產品具有體積小、易下井、結構合理、損耗低、散熱性能好等特點。

　　本系列產品采用優質的晶粒取向優質高導磁性能硅鋼片疊裝而成，鐵芯為芯式鐵芯，全斜接縫迭積式鐵芯，其鐵芯柱為多級圓截面，確保低噪音低損耗。油箱結構堅固，箱壁兩側焊有高、低壓電纜接線盒，作為電纜接線之用，高壓線圈須有額定電壓±5%的分接電壓，利用分接開關變換電壓。變換電壓時，必須先切斷電源，然后去除箱壁上分接開關的風雨罩進行變換電壓。變壓器低壓側允許“Y”型接成693V或“D”型接成400V供電，在電纜接線盒國內直接裝次級端頭引出六個瓷套供用戶改接。變壓器吊裝利用焊在箱壁的吊攀，變壓器箱底均裝有拖撬，在拖撬上備有安裝孔，可供礦井需要時加裝礦車滾輪。

　　KS9/11系列礦用變壓器-適用范圍

　　適用于容量630KVA及以下，電壓為10KV及以下的油浸式礦用電力變壓器。此類型礦用變壓器是一般型油浸式變壓器，并無防爆要求，主要作為礦井配電時的礦用照明或電力拖動的電源。凡本系列變壓器經運輸后，不需作吊心檢查，即可裝配有關拆卸的零部件，做驗收試驗項目。遵循標準.

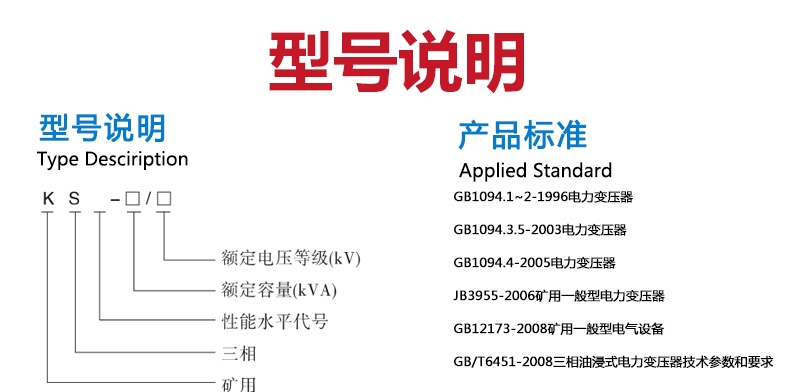

　　本系列變壓器所遵循的標準：

　　GB1094.1~2-1996電力變壓器

　　GB1094.3.5-2003電力變壓器

　　GB1094.4-2005電力變壓器

　　JB3955-2006礦用一般型電力變壓器

　　GB12173-2008礦用一般型電氣設備

　　GB/T6451-2008三相油浸式電力變壓器技術參數和要求

　　KS9/11系列礦用變壓器-使用環境

　　1、高度不超過海拔1000m，特殊環境另作說明：

　　2、環境溫度：

　　最高氣溫+40℃;

　　最高日平均氣溫+25℃;

　　最高年平均氣溫+20℃;

　　戶外最低氣溫-20℃。

　　3、周圍空氣相對濕度不大于95%(+25℃時);

　　4、安裝在礦井下雖有煤塵、瓦斯，但無爆炸危險的場所;

　　5、電源電壓的波形近似地正弦波;

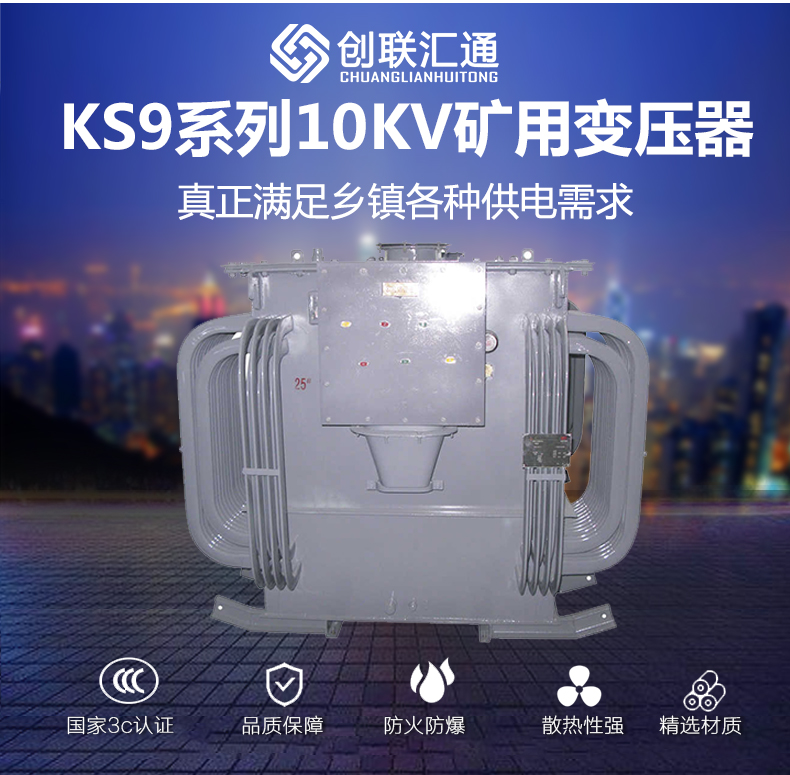

產品圖片

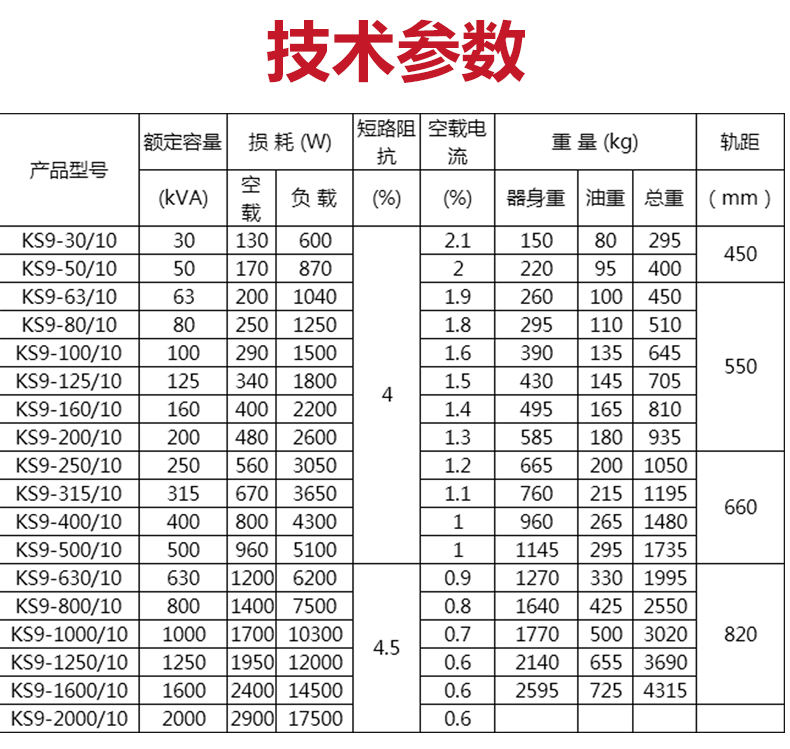

產品參數
